一、背景概述

高爐煤氣是鋼鐵冶煉過程中產生的重要副產品，富含CO、CO?、H?、CH?等多種氣體成分，廣泛應用于發電、供熱及各類工業爐窯。為確保其高效、安全地回收利用，對煤氣成分、熱值及氧含量等關鍵參數進行實時監測，已成為優化工藝、降低能耗、保障生產安全的關鍵環節。

二、項目介紹

該項目位于云南某大型鋼鐵企業，公司成立于1998年，目前已形成以礦產、水電、房地產、建材為主業，化工、建筑、物流、服務業等多業并舉的格局。

高爐煤氣成分直接反映高爐運行狀態與冶煉效率。例如，H?含量異?？商崾緺t體是否存在漏水隱患，CO?/CO比值則直接關聯煤氣還原效率。因此，實時監測煤氣成分及熱值變化，不僅有助于優化高爐操作、降低燃料消耗，還能為下游用戶（如鍋爐、熱風爐等）提供精準的燃燒控制參數，從而提升全流程能效管理水平。

三、實施方案

為滿足客戶對高爐煤氣成分與熱值的實時監測需求，四方儀器為其部署了一套Gasboard-9021EX在線氣體分析系統。該系統能夠連續測量CO、CO?、CH?、H?、O?等關鍵氣體濃度，并自動計算實時熱值，助力客戶提升煤氣利用效率，實現節能降耗與安全生產。

在線氣體分析系統

在線氣體分析系統

Gasboard-9021EX

（1）系統概述

Gasboard-9021EX是專門針對高爐煤氣含塵、含濕的特定工況而設計的，它由預處理單元、控制單元、分析單元三部分構成，采用PLC 程序控制，自動完成水洗器換水、采樣、故障處理等操作，可實現 24 小時無人值守，保證系統長期穩定、準確、連續自動在線運行。

（2）系統特點

• 高效預處理系統，確保系統長期穩定運行。

• 7*24 連續在線監測，無需人工值守，低維護、低運行成本。

• 能準確測量微量 H? 濃度。

• 測量氣體濃度同時，自動計算熱值。

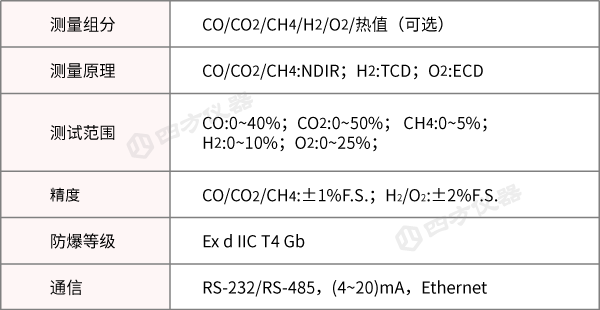

（3）技術參數

四、項目?jī)r(jià)值

通過部署四方儀器Gasboard-9021EX系統，客戶實現了對高爐煤氣多項關鍵參數的持續監測。系統提供的實時數據，幫助操作人員精準調節CO/CO?比例與分布，優化進風與布料策略，從而有效保護高爐爐體、降低焦鐵比與綜合能耗。此外，對H?含量的準確監測，為及時發現爐體漏水提供了可靠依據，顯著提升生產安全水平。

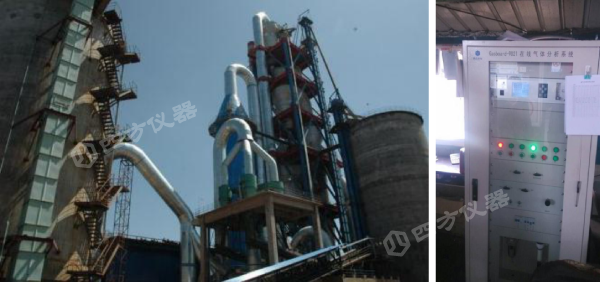

項目現場
